Pompe industriali
Pompa peristaltica (a tubo) e ricambi
Le pompe peristaltiche (a tubo) sono progettate per impieghi industriali gravosi che richiedono la massima durata e affidabilità. Una struttura rinforzata e un tubo altamente resistente le rendono la scelta ideale per il trasferimento di liquidi abrasivi, corrosivi, carichi di solidi o sensibili al taglio — con il tubo come unica parte soggetta a usura.
- Il tubo è l'unica
parte soggetta a usura - Design
senza tenute - Sicura contro il
funzionamento a secco - Dosaggio
preciso
Trasferimento gravoso di
fluidi abrasivi e corrosivi
Il pompaggio è puramente meccanico: pattini o rulli rotanti comprimono il tubo e spingono il fluido in avanti, per cui il liquido entra in contatto solo con il tubo. Non vi sono tenute meccaniche, baderne né valvole che possano intasarsi, e la manutenzione si riduce a una semplice sostituzione del tubo. FlowLand fornisce la pompa completa, nonché tubi di ricambio e ricambi per pompe peristaltiche di tutte le principali marche.
- Una sola parte
soggetta a usura - Autoadescante

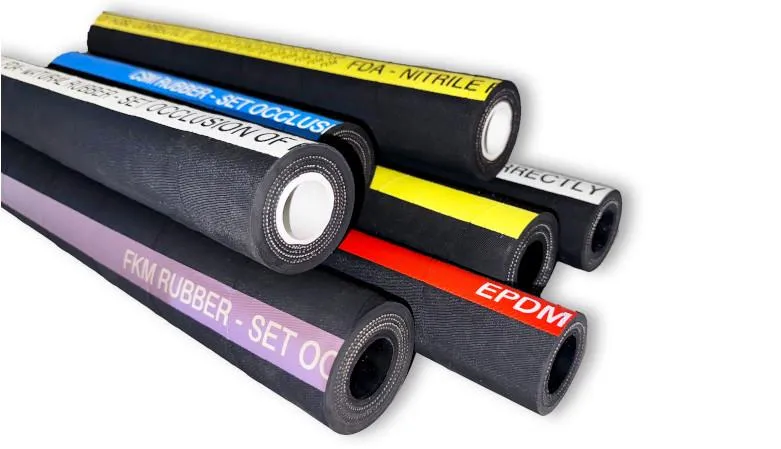

fino a 9,5 m - Tubi NR / NBR / EPDM
CSM / FKM - Flusso
reversibile
Specifiche tecniche
| Tipo di prodotto | Pompa peristaltica (a tubo) |
|---|---|
| Dimensione pompa | 10 – 125 mm |
| Portata max. | Fino a 80 m³/h |
| Pressione max | Fino a 16 bar |
| Altezza di aspirazione | Autoadescante fino a 9,5 mWC |
| Precisione di dosaggio | Fino al 99,5 % |
| Materiali del tubo | NR, NBR, EPDM, CSM (Hypalon), FKM (Viton) — opzioni per uso alimentare in base al materiale |
| Funzionamento a secco | Funzionamento a secco continuo consentito |
| Direzione del flusso | Reversibile |
| Tenuta | Senza tenuta — nessuna tenuta meccanica né baderna |
| Opzioni | Rivestimento anticorrosione, ATEX (gas e polveri, zone L e D) |
| Certificazione | Conformità CE |
Materiali
| Alloggiamento pompa | Ghisa GG25 con rivestimento epossidico; acciaio inox su richiesta |
|---|---|
| Tubo flessibile | Gomma naturale (NR), NBR, EPDM, Hypalon (CSM) o Viton (FKM), rinforzato con tessuto |
| Rotore e pattini | Ghisa sferoidale con pattini in acciaio temprato o alluminio |
| Inserti / Attacchi | Acciaio inox 316, PP o PVDF; flangiato DIN / ANSI |
| Lubrificante | A base di glicerina per uso alimentare o di olio minerale |
| Azionamento | Motoriduttore IE3, IP55; versione ATEX opzionale |
Curva prestazionale
- DN 65
- DN 50
- DN 32
- DN 20
Dimensioni
| Dimensione | Diametro del tubo | Portata max. (m³/h) | Lunghezza (mm) | Larghezza (mm) | Altezza (mm) | Peso (kg) |
|---|---|---|---|---|---|---|
| DN 20 | 20 mm | 3 | 620 | 380 | 460 | 85 |
| DN 32 | 32 mm | 9 | 820 | 480 | 600 | 180 |
| DN 50 | 50 mm | 26 | 1,150 | 650 | 850 | 420 |
| DN 65 | 65 mm | 45 | 1,400 | 800 | 1,050 | 720 |
| DN 100 | 100 mm | 80 | 1,900 | 1,050 | 1,400 | 1,650 |
Dimensioni tipiche della gamma di modelli; disegni dimensionali certificati disponibili su richiesta.
